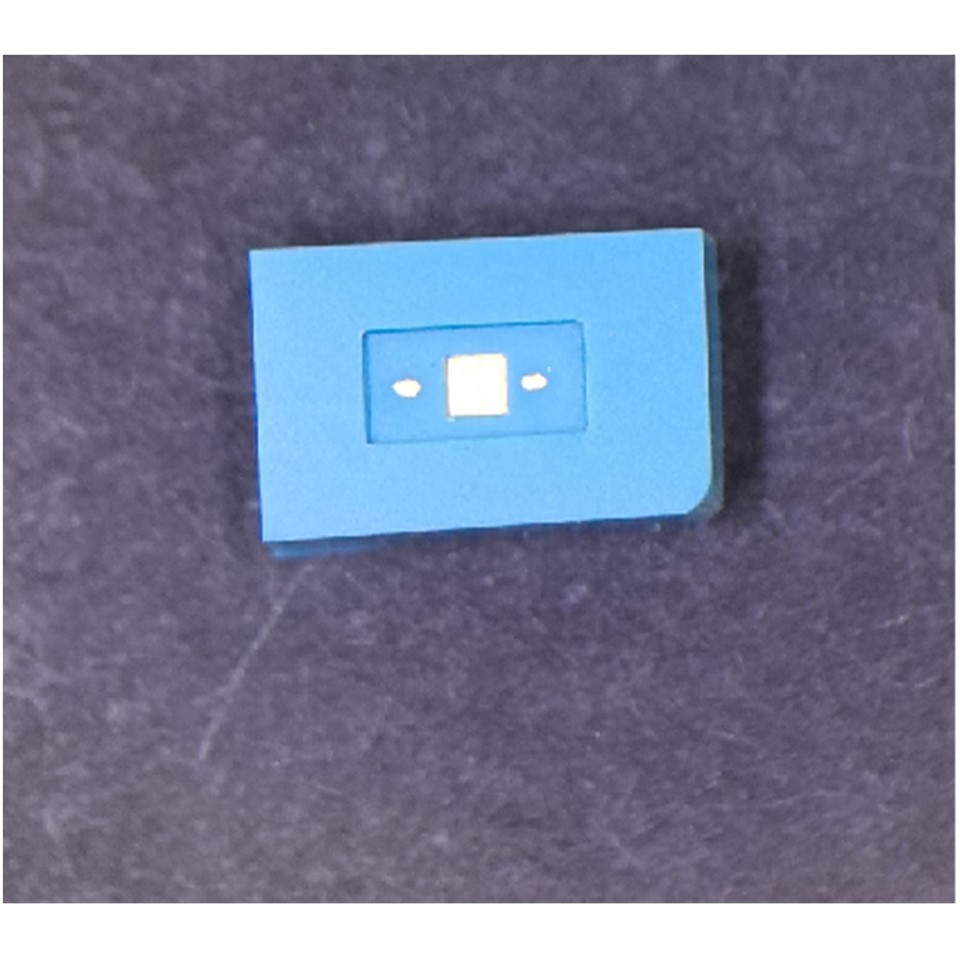

شرکت با دمای پایین{0}}سرامیک را پخت
شرح
پارامترهای فنی
شرکت با دمای پایین-فناوری سرامیک پخته شده به فرآیند پانچ مکانیکی سوراخها، پر کردن آنها با خمیر رسانا، چاپ، بستهبندی و سایر فرآیندهای مورد استفاده برای تولید قطعات الکترونیکی لازم از نوارهای سرامیکی خام اشاره دارد. LTCC به عنوان یک فناوری پیشرفته-بازار کاربردی بسیار گسترده و فرصت های توسعه قابل توجهی در آینده دارد. این عمدتا در زمینه های مختلف مانند علوم کامپیوتر، صنعت خودرو، بخش پزشکی و هوافضا استفاده می شود.
جهت تحقیق
جهت توسعه LTCC ایجاد انواع جدیدی از سیستم های نوار سرامیکی با هزینه کمتر، عملکرد و دقت بالاتر است. این سیستمهای نوار سرامیکی امکان تولید دستگاههای الکترونیکی با{1}}اختلاط فرکانس بالا و پایین، حفرههای پیچیده، ادغام با چگالی بالا-و کوچکسازی را فراهم میکنند.
فرآیند تکنولوژیکی
پانچ ← پر کردن ← چاپ ← انباشته ← فشار دادن ← برش داغ ← شرکت-آتش ← خط ← آزمایش
معرفی محصول
1، موارد تست: ظاهر
ابزار تست: استریومیکروسکوپ
روش های تست: روش GJB548B 2032
شاخص فنی: 80 درصد از قطعات گرافیکی کامل است
2، موارد تست: ابعاد کلی
ابزار تست: کولیس ورنیه، ابزار اندازه گیری تصویر
روشهای آزمایش: GJB548B، روش 2016
شاخص فنی:
| مورد | خطا |
| بعد | ± 0.2 میلی متر |
| Warpage | از 3% برتر باشید |
| حفره | ± 0.1 میلی متر |
3، موارد آزمایش: چسبندگی غشاء
ابزار تست: نوار چسب 3M610
روش تست: روش تست نوار ASTM B571-97
شاخص فنی: در زیر میکروسکوپ 40X، هیچ پدیده لایه برداری روی لایه غشا به هیچ شکلی وجود ندارد.
4، موارد آزمایش: مقاومت در برابر دمای بالا لایه غشایی
ابزار تست: مرحله داغ
روش های تست: در دمای 400 درجه به مدت 10 دقیقه نگه دارید
شاخص فنی: در زیر میکروسکوپ 40X، هیچ گونه تغییر رنگ، لایه برداری، تاول زدن یا پوسته شدن لایه غشایی به هیچ شکلی وجود ندارد.
5، سایر شاخص های فنی
| مورد | شاخص فنی |
|
از طریق قطر سوراخ |
0.2 میلی متر، 0.15 میلی متر |
|
دقت موقعیت ضربه زدن |
±10 µm |
| دقت انباشته شدن | ±10 µm |
|
چاپ باریکترین عرض خط |
75 µm |
|
دقت ضخامت فیلم |
±2 µm |
| استحکام پیوند |
＞3 گرم (نخ طلایی با قطر 25 میکرومتر) |
| چسبندگی فیلم | 0.5 کیلوگرم بر میلی متر مربع |
| تعداد لایه ها | 5 تا 30 لایه |
مرکز ریز مدار
مرکز ریز مدار در سال 2022 با تحقیقات مستقل و کارکردهای همکاری خارجی تأسیس شد. کارشناسان صنعت، تیم را به عنوان مسئول کار تحقیق و توسعه فنی مرتبط هدایت می کنند. این بخش دارای یک کارخانه تصفیه به مساحت 1500 متر مربع و یک تیم تحقیق و توسعه فناوری متشکل از بیش از ده نفر با قابلیتهای فنی پیشرو در صنعت-است. مرکز ریز مدار با خط تولید سرامیک LTCC (سرامیک با دمای پایین شرکت)، پانچ، چاپ، لمینیت، لمینیت، پخت همزمان، برش و سایر کارهای مرتبط ساخته شده است. در عین حال، یک خط تولید فیلم نازک با فرآیندهای کامل مانند کندوپاش، فوتولیتوگرافی و آبکاری الکتریکی نیز وجود دارد که می تواند محصولات مدار لایه نازک معمولی و محصولات DPC را انجام دهد.
